Conexões E1 são realizadas através de meio físico podendo variar entre:

• Cabos par trançados balanceados 120 Ω (ohms)
• Cabos coaxiais de 75 Ω (ohms)
• Fibra ótica (comumente utilizado pela operadora)

<note important>Cabos E1 através de comunicação par trançado ou coaxial pelo padrão E1 / G.703 devem ter no máximo 10 metros de comprimento entre os dispositivos E1.</note>

O padrão RJ48 é o formato de conexão adotado como padrão pela RNP para o fone@RNP no GWT. Desta forma, todos os equipamentos cedidos pela RNP tem esta conexão na porta E1 do GWT.

Este padrão deverá ser feito através de cabo par trançado do padrão CAT 5 ou CAT 5e. Não sendo permitido o uso do padrão CAT 6.

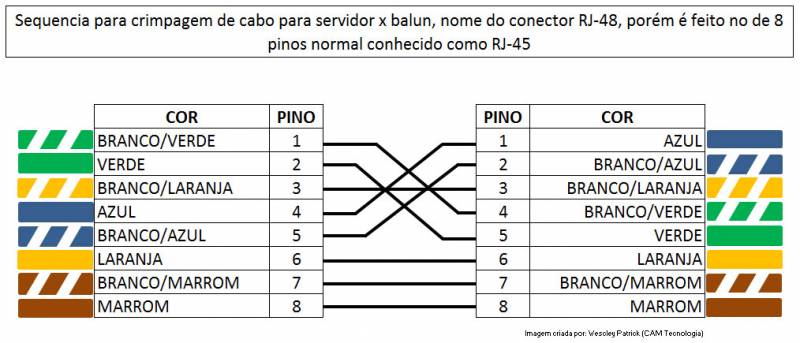

O conector do cabo RJ 48 deverá ser o padrão 8P8C para o padrão CAT 5 ou CAT 5e. Não sendo permitido o conector 8P8C do padrão CAT6.

Especificação E1: Cabo Coaxial Flexível, Série 59, 75 OHMS, Padrão Anatel 1166-08-3983 para cabos E1.

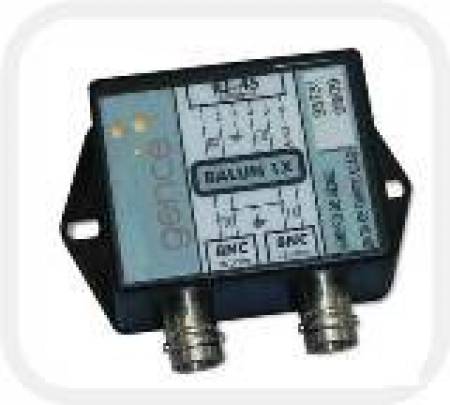

Especificações básicas:

• Conversão entre interface coaxial e pares trançados

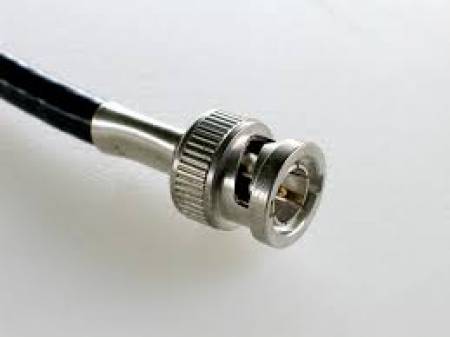

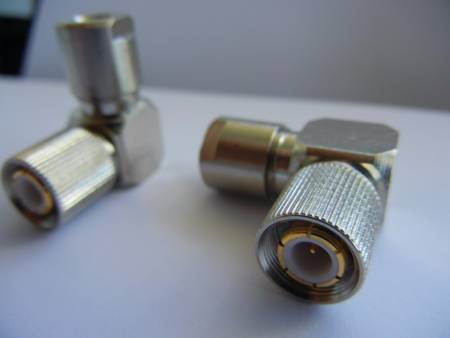

• Interface desbalanceada: BNC ou IEC Fêmea 75 ohms
• Interface balanceada: RJ48 120 ohms
• Operação sem alimentação AC/DC

Problemas de Aterramento do GWT com o E1
